产品介绍

caxa实体设计是一套面向工业的三维设计软件，它突出地体现了新一代CAD技术以创新设计为发展方向的特点

软件简介

CAXA3D实体设计是一套面向工业的三维设计软件，它突出地体现了新一代CAD技术以创新设计为发展方向的特点。以完全的Windows界面，提供了一套简单、易学的全三维设计工具。它能为您的企业快速的完成新产品设计，响应客户的个性化需要提供有力的帮助。

CAXA实体设计是唯一集创新设计、工程设计、协同设计于一体的新一代3D CAD系统解决方案。易学易用、快速设计和兼容协同是其最大的特点。它包含三维建模、协同工作和分析仿真等各种功能，其无可匹敌的易操作性和设计速度帮助工程师将更多的精力用于产品设计本身，而不是软件使用的技巧。

◆创新模式

创新模式将可视化的自由设计与精确化设计结合在一起，使产品设计跨越了传统参数化造型CAD软件的复杂性限制。

◆工程模式

CAXA实体设计除提供了创新模式外，还具备传统3D软件普遍采用的全参数化设计模式（即工程模式），符合大多数3D软件的操作习惯和设计思想，可以在数据之间建立严格的逻辑关系，便于设计修改。

◆2D集成

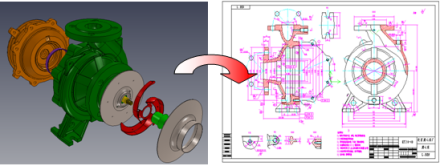

CAXA实体设计无缝集成了CAXA电子图板，工程师可在同一软件环境下自由进行3D和2D设计，无需转换文件格式，就可以直接读写DWG/DXF/EXB等数据，把三维模型转换为二维图纸，并实现二维图纸和三维模型的联动。

◆数据兼容

CAXA实体设计的数据交互能力处于业内领先水平，兼容各种主流3D文件格式，从而方便设计人员之间以及与其他公司的交流和协作。

产品特点

提升设计效率

直观的用户界面，简便的操作方式，可自定义的全套可视功能。这些功能可减少设计环节、操作步骤和对话框数量并减轻视觉干扰，使设计变得犹如搭积木一样简单，只要用户熟悉Windows操作系统，就可以进行产品设计。

◆Fluent/Ribbon用户界面

基于流行的Fluent/Ribbon构架来搭建用户界面，支持用户根据个人习惯或设计需要自主定制或选择最有成效的操作界面，从而使用户更容易查找和使用各种操作命令。新型的屏幕布局及动态的以结果为向导的图表种类使用户操作起来更顺手。

◆三维球工具

独特的、“万能”的三维球工具，为各种三维对象的复杂变换提供了灵活、便捷的操作。设计中70%以上的操作都可以借助三维球工具来实现，彻底改变了基于2D草图传统的三维设计操作麻烦、修改困难的状况，使设计工作更加轻松高效。

◆拖放式操作及智能手柄

简单、直接、快速的设计方式，提供了像WINDOWS一样直接用鼠标拖拽各种设计元素进行设计操作，可实现对棱边、面、顶点、孔和中心点等特征的智能捕捉；屏幕上的可见驱动手柄可实现对特征尺寸、轮廓形状和独立表面位置的动态、直观操作。

◆标准件图库及系列件变型设计机制

实体设计不仅具有完全可满足基本设计需要的大量三维标准件，还包括数以万计的符合新国标的2D零件库和构件库，用户只需用鼠标拖放即可快速得到紧固件、轴承、齿轮、弹簧等标准件。

◆知识重用库机制

高效、智能的设计重用方式，利用成功的设计为新设计制定有说服力的参考方案。

集成二维

无缝集成领先的2D软件，帮助用户尽情发挥原有的二维CAD设计技能，充分利用DWG/DXF /EXB等二维设计数据，体验3D与2D集成给设计工作带来的种种优势。

◆3D与2D完美融合

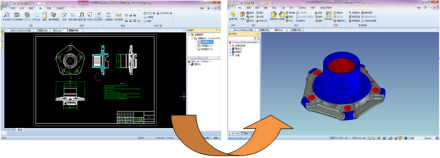

CAXA实体设计直接嵌入了最新的电子图板作为2D设计环境，设计师可以在同一软件环境下轻松进行3D和2D设计，不再需要任何独立的二维软件，彻底解决了采用传统3D设计平台面临的挑战。

◆2D工程图

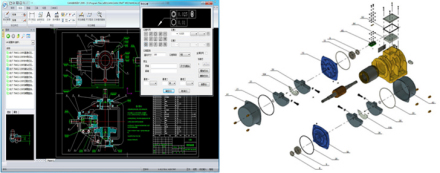

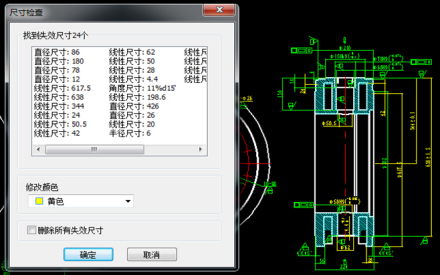

用户在三维设计环境中就可直接读取工程图数据，使用熟悉的2D界面强大的功能绘制工程图，并在其中创建、编辑和维护现有的 DWG/DXF/EXB 等数据文件。工程师可自由使用丰富的符合新国标的参数化标准零件库和构件库。

零件设计

CAXA实体设计是唯一具有创新模式和工程模式两种几何建模方式的三维CAD软件，既可以帮助用户快速构建3D模型，又能方便用户进行基于历史特征的全参数化设计，实现零件设计中的任何变化，都可以反映到装配模型和工程图文件中，确保数据的一致性和准确性。

造型及处理

多样的曲面造型及处理方式。提供了包括封闭网格面、多导动线放样面、高阶连续补洞面、导动面、直纹面、拉伸面、旋转面、偏移面等强大曲面生成功能，以及曲面延伸、曲面搭接、曲面过渡、曲面裁剪、曲面补洞、还原裁剪面、曲面加厚、曲面缝体、曲面裁体等强大曲面编辑功能，能够实现各种高品质复杂曲面及实体曲面混合造型的设计要求。

3D曲线

独特的3D曲线搭建方式及工程数据读入接口。提供了创建3D参考点、3D曲线、2D曲线类型，生成曲面交线、投影线、包裹线、实体与曲面边线以及 3D曲线打断、曲线裁剪、曲线组合、曲线拟合、曲线延伸等的编辑和借助三维球的曲线变换、绘制功能。

转换接口

强大的符合工程定义的草图工具，提供了方便各种2D曲线、构造线、草图等的选取和绘制功能，丰富的几何约束和状态显示控制功能，并支持直接读入并处理.dwg/.dxf/.exb文件，完全消除了从2D到 3D的转换困难。同时可以方便、灵活、精确地实现草图基准点、基准轴、基准面的设定及变换，并且支持直接拷贝二维几何到三维草图中。

配置设计

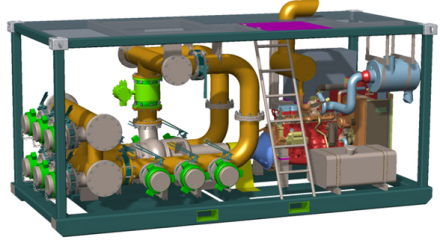

直观、逼真、智能的装配设计，精确验证干涉情况和各种属性计算，助您快速创建高质量的数字样机。

◆智能装配

快速方便的智能装配功能，通过设置附着点进行智能装配。结合设计元素库和参数化的变型设计功能可以实现参数化的智能装配，并确保每个零件的位置正确，大幅提高工作效率。

◆产品虚拟装配设计

采用轻量化技术可以轻松读取和保存多达数万个零件的大装配，并提供了强大的对不同数据格式零件的插入、定位、定向、约束和关联，迅速建立产品结构关系/装配树以及装配属性，实现装配环境下的装配特征添加、零件设计、零件修改的关联同步。

◆装配历史顺序

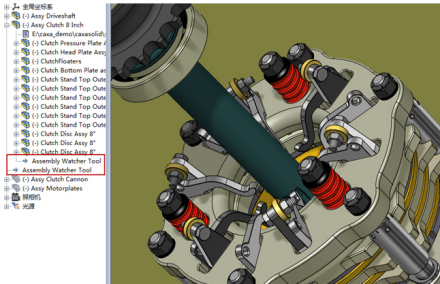

在2013版本中支持对装配顺序的记录，利用装配回滚条可以回滚到装配的任一时刻，并支持回滚后插入编辑装配。利用装配回滚功能可以方便的查看整个装配的历史顺序。

◆大装配模式

2013版本提供了解决大型装配体的运行显示速度提供了大装配模式，使用大装配模式可以显著提高在进行大型装配体设计时的运行效率和显示速度。
