产品介绍

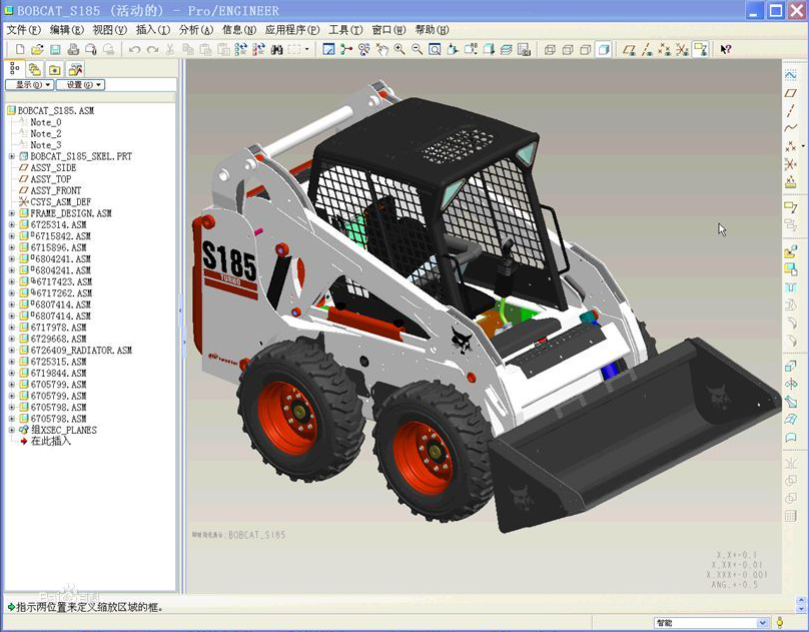

Pro/ENGINEER操作软件是美国参数技术公司(PTC)旗下的CAD/CAM/CAE一体化的三维软件。Pro/Engineer软件以参数化著称，是参数化技术的最早应用者，在三维造型软件领域中占有着重要地位。Pro/Engineer作为当今世界机械CAD/CAE/CAM领域的新标准而得到业界的认可和推广，是现今主流的CAD/CAM/CAE软件之一，特别是在国内产品设计领域占据重要位置。

2010年10月28日Creo 1.0发布后，该软件已经并入Creo。Pro/ENGINEER、WildFire和Creo是PTC用的软件名称，但在中国用户所使用的名称中，并存着多个说法，比如ProE、Pro/E、破衣等等都是指Pro/Engineer软件，Pro/e 2001、Pro/e 2.0~5.0、Creo 1.0~8.0等等都是指软件的版本。

主要特性

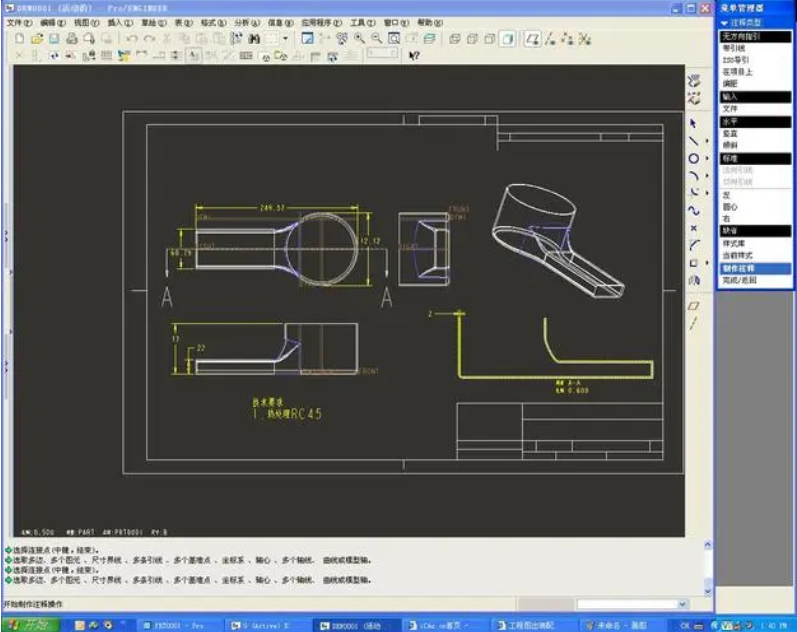

Pro/E第一个提出了参数化设计的概念，并且采用了单一数据库来解决特征的相关性问题。另外，它采用模块化方式，用户可以根据自身的需要进行选择，而不必安装所有模块。Pro/E的基于特征方式，能够将设计至生产全过程集成到一起，实现并行工程设计。它不但可以应用于工作站，而且也可以应用到单机上。

Pro/E采用了模块方式，可以分别进行草图绘制、零件制作、装配设计、钣金设计、加工处理等，保证用户可以按照自己的需要进行选择使用。

参数化设计

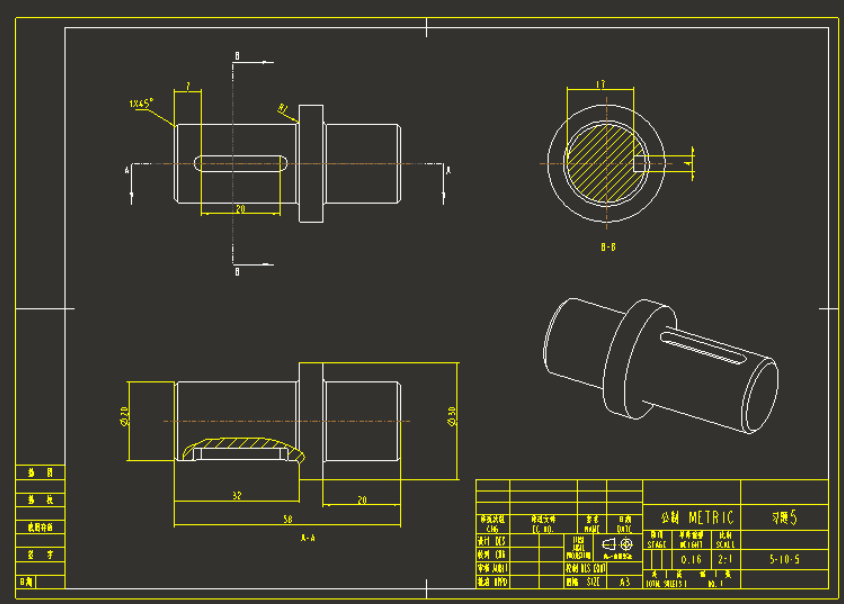

相对于产品而言，我们可以把它看成几何模型，而无论多么复杂的几何模型，都可以分解成有限数量的构成特征，而每一种构成特征，都可以用有限的参数完全约束，这就是参数化的基本概念。但是无法在零件模块下隐藏实体特征。

基于特征建模

Pro/E是基于特征的实体模型化系统，工程设计人员采用具有智能特性的基于特征的功能去生成模型，如腔、壳、倒角及圆角，您可以随意勾画草图，轻易改变模型。这一功能特性给工程设计者提供了在设计上从未有过的简易和灵活。

单一全相关数据库

Pro/Engineer是建立在统一基层上的数据库上，不像一些传统的CAD/CAM系统建立在多个数据库上。所谓单一数据库，就是工程中的资料全部来自一个库，使得每一个独立用户在为一件产品造型而工作，不管他是哪一个部门的。换言之，在整个设计过程的任何一处发生改动，亦可以前后反应在整个设计过程的相关环节上。例如，一旦工程详图有改变，NC（数控）工具路径也会自动更新；组装工程图如有任何变动，也完全同样反应在整个三维模型上。这种独特的数据结构与工程设计的完整的结合，使得一件产品的设计结合起来。这一优点，使得设计更优化，成品质量更高，产品能更好地推向市场，价格也更便宜。

模块组成

Engineer

Pro/Engineer是软件包，并非模块，它是该系统的基本部分，其中功能包括参数化功能定义、实体零件及组装造型，三维上色，实体或线框造型，完整工程图的产生及不同视图展示（三维造型还可移动，放大或缩小和旋转）。Pro/Engineer是一个功能定义系统，即造型是通过各种不同的设计专用功能来实现，其中包括：筋（Ribs）、槽（Slots）、倒角（Chamfers）和抽壳（Shells）等，采用这种手段来建立形体，对于工程师来说是更自然，更直观，无需采用复杂的几何设计方式。这系统的参数比功能是采用符号式的赋予形体尺寸，不象其他系统是直接指定一些固定数值于形体，这样工程师可任意建立形体上的尺寸和功能之间的关系，任何一个参数改变，其他相关的特征也会自动修正。这种功能使得修改更为方便和可令设计优化更趋完善。造型不单可以在屏幕上显示，还可传送到绘图机上或一些支持Postscript格式的彩色打印机。Pro/Engineer还可输出三维和二维图形给予其他应用软件，诸如有限元分析及后置处理等，这都是通过标准数据交换格式来实现，用户更可配上 Pro/Engineer软件的其它模块或自行利用 C语言编程，以增强软件的功能。它在单用户环境下（没有任何附加模块）具有大部分的设计能力，组装能力（运动分析、人机工程分析）和工程制图能力（不包括ANSI， ISO， DIN或 JIS标准），并且支持符合工业标准的绘图仪（HP，HPGL）和黑白及彩色打印机的二维和三维图形输出。

Pro/Engineer功能如下：

1． 特征驱动（例如：凸台、槽、倒角、腔、壳等）；

2． 参数化（参数=尺寸、图样中的特征、载荷、边界条件等）；

3． 通过零件的特征值之间，载荷/边界条件与特征参数之间（如表面积等）的关系来进行设计；

4． 支持大型、复杂组合件的设计（规则排列的系列组件，交替排列，Pro/PROGRAM的各种能用零件设计的程序化方法等）。

5． 贯穿所有应用的完全相关性（任何一个地方的变动都将引起与之有关的每个地方变动）。其它辅助模块将进一步提高扩展 Pro/ENGINEER的基本功能。

ASSEMBLY

Pro/ASSEMBLY是一个参数化组装管理系统，能提供用户自定义手段去生成一组组装系列及可自动地更换零件。Pro/ASSEMBLY是 Pro/ADSSEMBLY的一个扩展选项模块，只能在 Pro/Engineer环境下运行，它具有如下功能：

1． 在组合件内自动零件替换（交替式）

2． 规则排列的组合（支持组合件子集）

3． 组装模式下的零件生成（考虑组件内已存在的零件来产生一个新的零件）

4． Pro/ASSEMBLY里有一个 Pro/Program模块，它提供一个开发工具。使用户能自行编写参数化零件及组装的自动化程序，这种程序可使不是技术性用户也可产生自定义设计，只需要输入一些简单的参数即可。

5． 组件特征（绘零件与广组件组成的组件附加特征值．如：给两种零件之间加一个焊接特征等）。

CABLING

Pro/CABLING提供了一个全面的电缆布线功能，它为在Pro/ENGINEER的部件内真正设计三维电缆和导线束提供了一个综合性的电缆铺设功能包。三维电缆的铺设可以在设计和组装机电装置时同时进行，它还允许工程设计者在机械与电缆空间进行优化设计。Pro/CABLING功能包括：

1． 新特征包括：电缆、导线和电线束；

2． 用于零件与组件的接插件设计；

3． 在Pro/ENGINEER零件和部件上的电缆、导线及电线束铺设；

4． 生成电缆/导线束直线长度及BOM信息；

5． 从所铺设的部件中生成三维电缆束布线图；

6． 对参数位置的电缆分离和连接；

7． 空间分布要求的计算，包括干涉检查；

8． 电缆质量特性，包括体积、质量惯性、长度；

9． 用于插头和导线的规定符号。

CAT

Pro/CAT是选用性模块，提供 Pro/ENGINEER与 CATIA的双向数据交换接口，CATIA的造型可直接输入 Pro/ENGINEER软件内，并可加上 Pro/ENGINEER的功能定义和参数工序，而 Pro/Engineer也可将其造型输出到 CATIA软件里。这种高度准确的数据交换技术令设计者得以在节省时间及设计成本的同时，扩充现有软件系统的投资。

CDT

Pro/CDT是一个 Pro/ENGINEER的选件模块，为 CADAM 2D工程图提供 PROFESSIONALCADAM与 Pro/ENGINEER双向数据交换直接接口。CADAM工程图的文件可以直接读入Pro/ENGINEER，亦可用中性的文件格式，经由PROFESSIONAL CADAM输出或读入任何运行 Pro/ENGINEER 的工作站上。Pro/CDT避免了一般通过标准文件格式交换信息的问题，并可使新客户在转入 Pro/ENGINEER后，仍可继续享用原有的 CADAM数据库。

COMPOSITE

Pro/COMPOSITE是一个 Pro/ENGINEER的选件模块，需配用 Pro/ENGINEER及Pro/SURFACE环境下运行。该模块能用于设计、复合夹层材料的部件。Pro/COMPOSITE在Pro/ENGINEER的应用环境里具备完整的关联性，这个自动化工具提供的参数化、特征技术．适用于整个设计工序的每个环节。

DEVELOP

Pro/DEVELOP是一个用户开发工具，用户可利用这软件工具将一些自己编写或第三家的应用软件结合并运行在 Pro/ENGINEER软件环境下。Pro/IDEVELOP包括‘C’语言的副程序库，用于支援 Pro/ENGINEER的交接口，以及直接存取Pro/ENGINEER数据库。

DESIGN

Pro/DESIGN可加速设计大型及复杂的顺序组件，这些工具可方便地生成装配图层次等级，二维平面图布置上的非参数化组装概念设计，二维平面布置上的参数化概念分析．以及3D部件平面布置。Pro/DESIGN也能使用2D平面图自动组装零件。它必须在 Pro/Engineer环境下运行。其功能有：

1． 3D装配图的连接层次等级设计；

2． 整体与局部的尺寸、比例和基准的确定；

3． 情况研究-参数化详细草图（2D解算器、工程记录和计算）绘制；

4． 组装：允许使用3D图块表示零组件了定位和组装零件位置；

5． 自动组装。
