产品介绍

MIMICS是Materialise's interactive medical image control system的缩写，是Materialise公司发明的一种医学影像控制系统，是模块化结构的软件，可以根据用户的不同需求有不同的搭配。

模块介绍

基础模块

1、图像导入：支持大多数图像格式的导入，详情请参见软件主页。

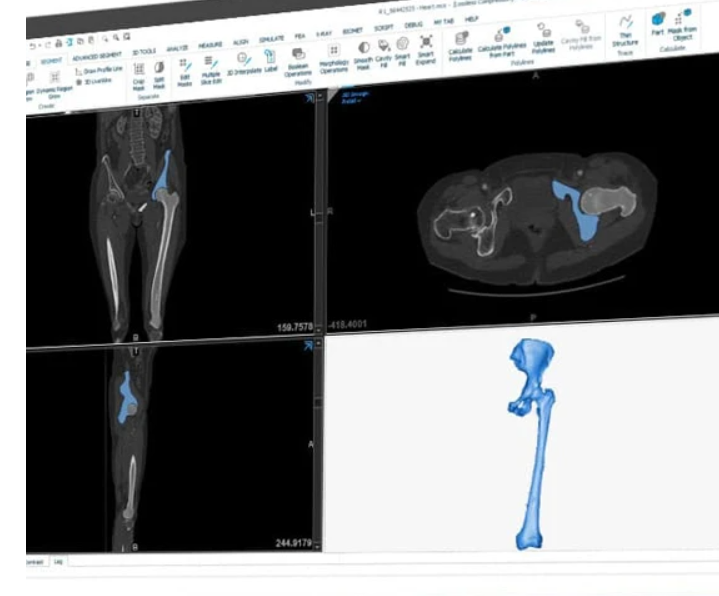

2、图像分割：提供灰度阈值、区域生长、形态学操作、布尔操作、动态区域生长、多层编辑等分割工具。帮助用户快速方便地突出感兴趣区域。

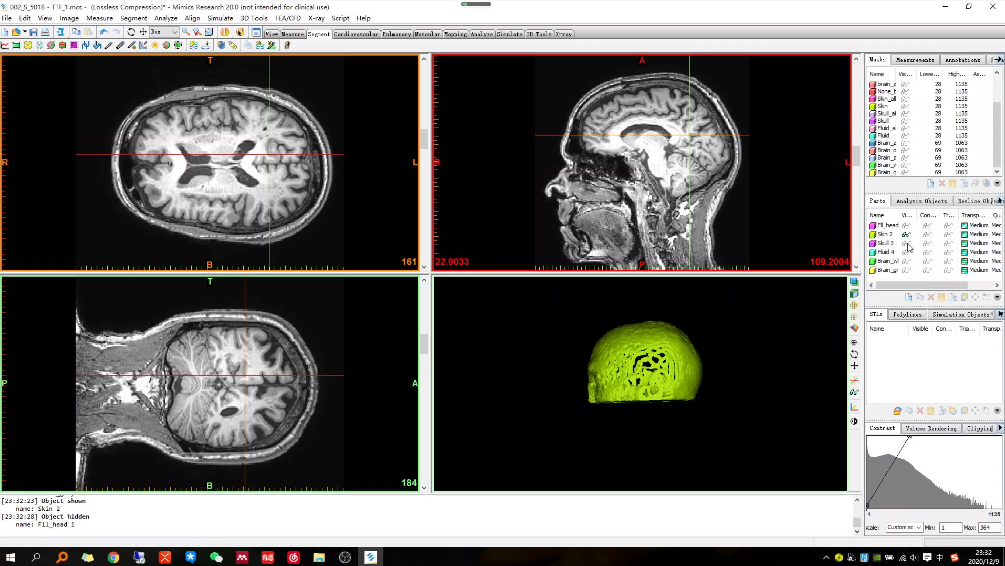

3、图像可视化：提供原始数据的轴状、冠状和矢状试图；提供根据感兴趣区域重建得到的三维视图、并可以进行三维视图的平移，缩放和旋转。同时能够剪裁三维模型。

4、图像配准：提供图像配准、点配准和STL配准功能。

5、图像测量：点对点测量、轮廓线和灰度值测量、密度测量。

可选模块：

快速成型（RP）切片模块、MedCAD模块、仿真模块、STL+模块

MIMICS是一套高度整合而且易用的3D图像生成及编辑处理软件，它能输入各种扫描的数据（CT、MRI），建立3D模型进行编辑，然后输出通用的CAD（计算机辅助设计）、FEA（有限元分析），RP（快速成型）格式，可以在PC机上进行大规模数据的转换处理。 MIMICS FEA模块MIMICS FEA模块可以将扫描输入的数据进行快速处理，输出相应的文件格式，用于FEA（有限元分析）及CFD（计算机模拟流体动力学），用户可用扫描数据建立3D模型，然后对表面进行网格划分以应用在FEA分析中。FEA模块中的网格重新划分功能对FEA的输入数据进行最大限度的优化，基于扫描数据的亨氏单位，可以对体网格进行材质分配。

在MIMICS中通过点云数据建立一个3D模型。

在FEA模块中，使用MIMICS的网格重划功能对3D模型网格进行重新划分。

在FEA模块下输出到Patran Neutral,Ansys 及Abaqus surface等FEA软件。

将表面网格转换成体网格用于前处理（e.g.MSC,Marc,…）

在FEA模块中输入Patran,Ansys,Abaqus体网格文件。

在FEA模块中基于扫描数据对体网格进行材质分配。

在FEA模块中输出材质分配后的体网格到Patran,Ansys,或Abaqus等FEA软件中。

MIMICS网格重划功能：

MIMICS的网格重划功能能显著提高STL模型的质量和处理速度，能方便地将不规则三角片转化成趋近于等边的三角片。在进一步的自动重划功能里，能进行更加专业的半自动或手动划分，以便更好地进行FEA分析。

节省运算时间：一般来说，进行优化所需时间会比较长，但MIMICS网格重划功能会大大缩短这一时间。

人体测量分析：要进行人体测量分析，先选取一个模版，预先设定所需的标记、参照面及测量方式，平面及测量方式所需的标记点被确定之后，平面及测量方式也就被确定下来，如果没有合适的模版，也可以自定义模版。

标记列表：能对标记点进行创建、拷贝、编辑、删除等操作，在进行以上操作之前每个标记点都有各自的默认属性，可以编辑的特性包括：标记名称、颜色、描述。

平面列表：第二个列表可以方便用户定义一个或更多可供分析的平面，要定义一个分析面必须先定义标记点或基于一个事先生成的模版中的平面。

测量列表：有多种方式可供选择以测量角度或距离，对于距离的测量，不论是在两点之间还是一点与一个面之间均可测量，对于角度的测量，可以用三点法及两线法（每条线由两个点决定），注意：测量只能在模版中巳定义的点及面中进行。

手术过程模拟：MIMICS手术模拟功能为外科手术模拟提供强大的3D工具包，多种模拟骨切开手术及分离手术的工具及STL文件的操作可供选择。

切割：两种切割工具可供选择：多义线切割及带切割面的多义线切割，在多义线切割中，用户用画线的方法来定义一个切割曲线，切割面垂直于视平面，如果切割深度没有切透，这个切割将是无效的，带切割面的多义线切割法是一个自由的切割工具，可以在3D及2D中进行拖动切割，切割轨迹将在2D及3D中实时显示。

分割：这一功能可将一个对象分成彼此独立的3D模型，然后建立多个不同的局部3D模型。

融合：融合功能将所选的不同模型变成一个模型。

镜像：镜像功能可以将选定的对象沿一个设定的平面或一个已有平面（从人体数据分析或MEDCAD得来）镜像生成新的对象，可以选取多个对象进行镜像操作。

放置牵引:经过切割操作后，可从数据库中选取合适的牵引器安放在3D模型上进行对比，因为切割操作不可能是自动进行的，所以操作者必须了解所选牵引器的正确使用方法。

牵引位的调整：

输出格式：标准的3D文件输出格式，如STL或VRML（虚拟现实文件格式），STL文件格式可用在任何RP机器上，强大的自适应过滤功能够显著减小文件的大小，可以从掩模、3D图及3DD文件格式输出，输出的文件格式包括：ASCⅡSTL，Binay STL,DXF,VRML2.0,PointClouds.

定位功能：对象可以移动也可以旋转，任意一种操作方式都可以用以达到用户的目的。有几种对象的修改方式可供选择：沿轴向移动、平面内移动或者沿轴旋转、沿点旋转，当然没有这些限制的操作也是一种选择。注册功能可方便地用标记点调整对象，也可用鼠标移动来调整对象。

附加功能：载入的STL文件可被添加到项目管理器中，项目管理器中的STL标签下的按钮可对STL文件进行旋转、移动等操作。现有一个神经工具：先在2D中画出，然后在项目管理器中添加神经标签。

MEDCAD模块 MEDCAD模块是医学影像数据与CAD之间的桥梁，通过双向交互模式进行沟通，实现扫描数据与CAD数据的相互转换。

切片：Rp-slice可在很短时间内进行最佳、最精确的数据转换，输出SLI，SLC格式 到 3D System，CLI 格式到 EOS。高阶的插值算法能使得扫描数据变成具有完美表面的3D实体模型。

着色：Rp-slice支持彩色光敏材料：牙齿，牙根，腺体，神经管等均能在模型中显著标注出来，这是一个新的参考维度，病人信息也可用嵌入或彩色的标签标示。

参数：RP-slice允许对层厚、解析度,缩放比例等参数进行设置，有多种过滤方式可供选择，例如：最小段长度过滤，最小轮廓长度，直线偏差校正。切片数据可以保存为多种格式：*.CLI、*.SLI、*.SLC。

支撑生成：支撑生成功能，自动生成在快速成型中所需的支撑的结构，并以相应的文件格式自动输出（SLI，SLC，及CLI格式）,这不但提供一种更快速的成型前数据准备方法，而且专利的成孔技术能使整个过程缩短四倍以上，而且节省材料，生成的支撑比传统方式生成的更易清理。

支撑生成参数选择：可提供几种支撑生成参数供选择，RP-slice使得在X，Y坐标平面内定义支撑成为可能，可定义支撑的长度及成孔角度，无支撑的最大倾角及支撑的起始和结束高度。

Mimics STL+模块 Mimics STL+模块通过三角片文件格式在MIMICS及RP快速成型技术间进行交互，二元及中间面插值算法能保证快速原型件的最终精确度。
